Xconnect iO6
Før montering
Viktig om iO6 og innganger (EOL).pdf
Terminalen
Produktbeskrivelse Xconnect iO6.pdf
Xconnect iO6 kommer i 2 utgaver. Én med enkel kapsling for innmontering i brannsentral, og én i ekstra kapsling for montering på vegg.
![](../__attachments/7864364/iO6,%20montering%20i%20og%20utenfor%20brannsentral.jpg?inst-v=1f239884-4500-462a-a97a-d434376a7a8c)

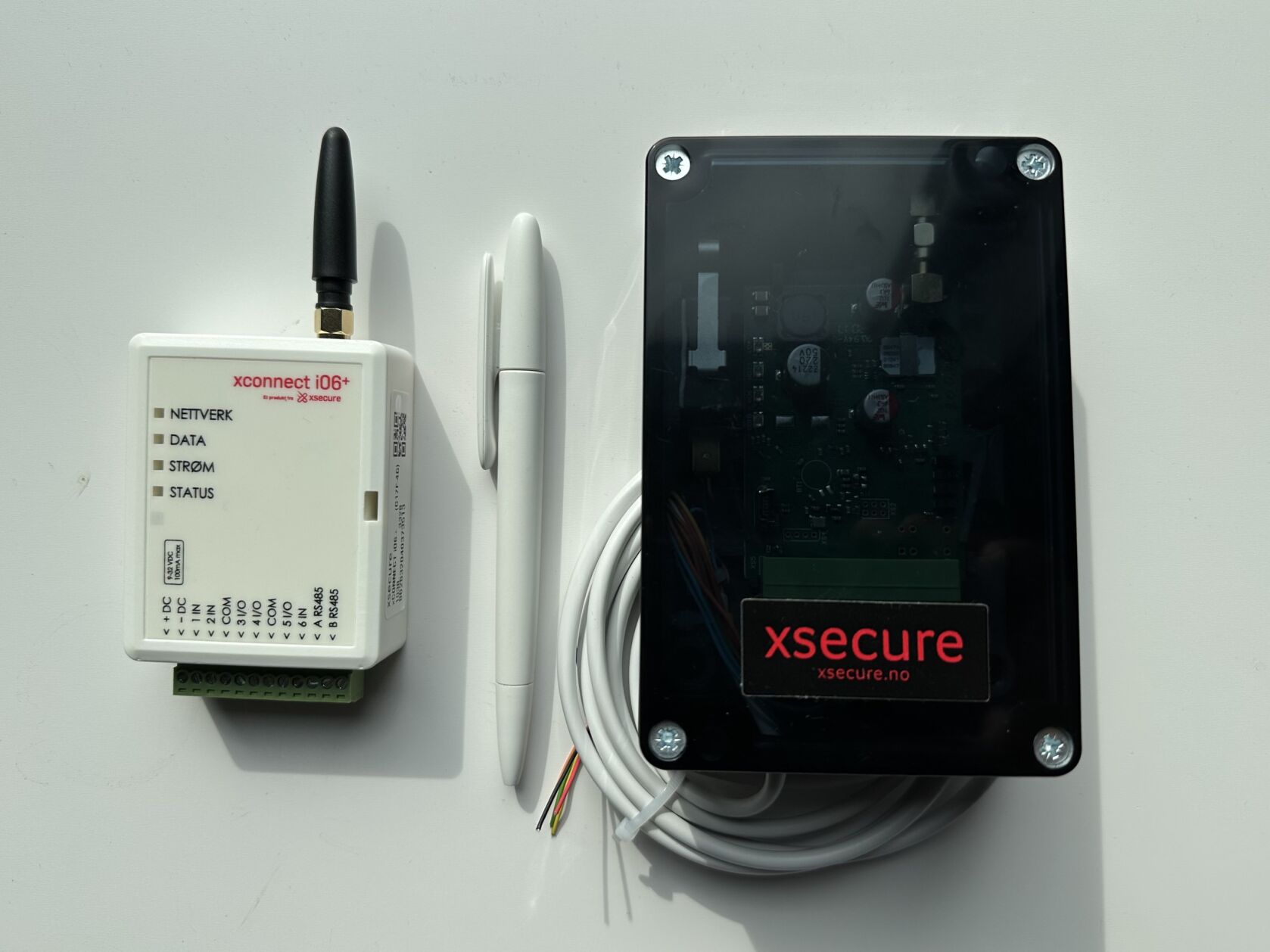

Til venstre: iO6 til montering inne i brannsentral, til høyre: iO6 til montering på vegg.
Driftsspenning på 9-32V DC, strømforsynes fra brannsentralen.
Standard 6 innganger, hvor inntil 3 av disse kan benyttes som utganger. Ved montering av iO6 på vegg er inngang 6 alltid Tamper.
Alle innganger er standard satt til EOL (Overvåket med motstand). 10K motstand i serie eller parallell over utgangen på brannsentralen.
![](../__attachments/7864364/Tegning%20terminal%20Xconnect%20iO6.png?inst-v=1f239884-4500-462a-a97a-d434376a7a8c)
Eksempel på tilkoblinger
Vår iO6 for ekstern montering har påmontert kabel for raskere montering. Kabelen gir driftsspenning og koblinger til de 5 ledige inngangene. Den 6. inngangen er koblet som Tamper.
Her er oversikten på tilkoblingene
Rød | DC + (5-32VDC) |
Sort | DC - |
Hvit | Inngang 1 |
Gul | Inngang 2 |
Brun | COM, felles jord |
Grønn | Inngang 3 |
Orange | Inngang 4 |
Sort | COM/Felles jord |
Blå | Inngang 5 |
Rød | Tamper/sabotasje |
A RS485 | NC |
B RS485 | NC |
